板卡简介：

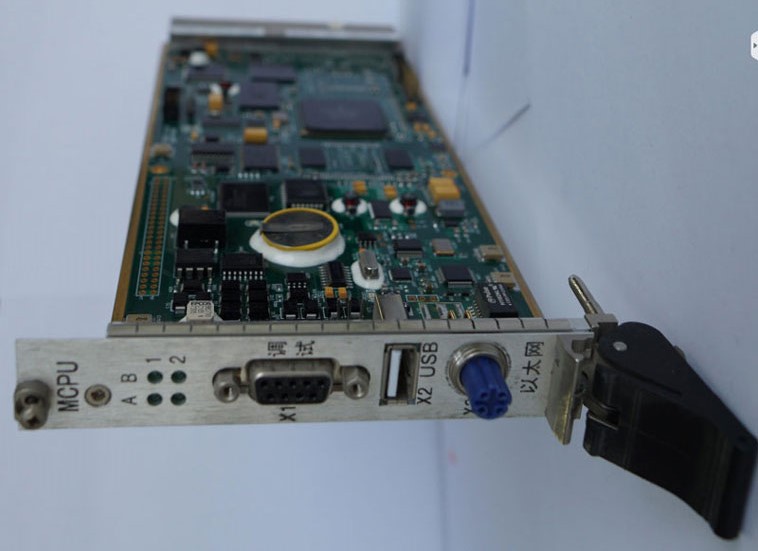

本板为主控板（MCPU），主要负责逻辑控制、数据的处理、板卡的通信管理、系统安全保护切换以及数据存储等功能。

性能规格：

电源：DC5V

CPU：MPC8377

核数：单核 32位

主频：667MHz

MCU：MK60DN512VLL10

FPGA：XC6SLX16-2FT256I

存储：DDR2 256Mb（CPU）

PROM 16MB（FPGA）

NVSRAM 512KB（CPU和FPGA共享）

NORFLASH1 512Kb（CPU和FPGA共享）

NORFLASH2 32Mb（CPU和FPGA共享）

通信接口（面板侧）：USBx1（USB-A）；RS422x1（D-SUB9）；RS232x1（D-SUB9）；ETHx1（M12-D）

通信接口（背板侧）：CPCI总线

尺寸：220mm*100mm*1.6mm

重量：0.160kg

工作温度：-25℃~70℃

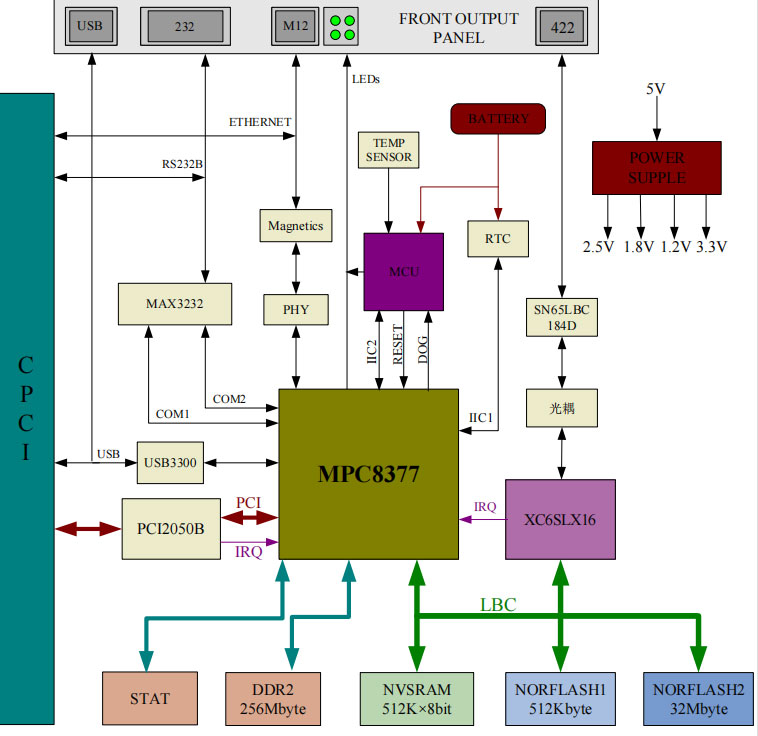

功能框图：
