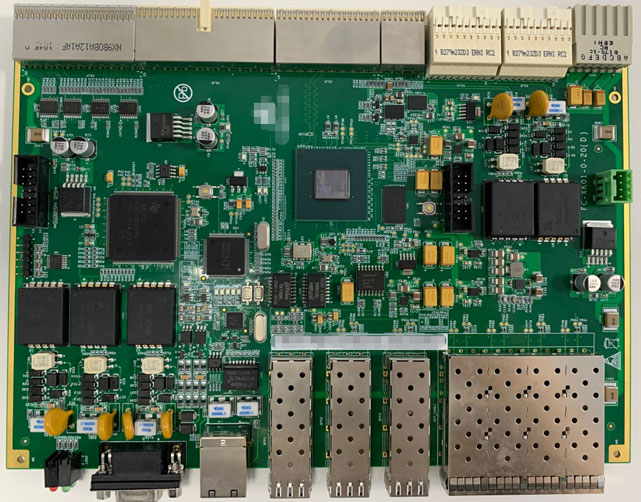

板卡简介：

本板为主控板，主要负责逻辑控制、数据的处理、板卡的通信管理、系统安全保护切换以及数据存储等功能。

性能规格：

电源：DC5V；DC3.3V；DC12V

FPGA：XC7A100T-2FGG484I

存储：EEPROM 256kb（DSP）

Flash 256kb（FPGA）

通信接口（面板侧）：RS485 x1；CAN x 1；SFP(2.125G)x1；

SFP(1.0625G)x 2；SFP(100M)x 1；

ETH(100M)x 1

通信接口（背板侧）：LVDS x 90线；CPCIe x 1；Aurora x 2；RS485 x 1；I2C x 1；CAN x 1；IO HardWire x 32

尺寸：160mm*233.5mm*1.6mm

重量：0.175kg

工作温度：-25℃~70℃

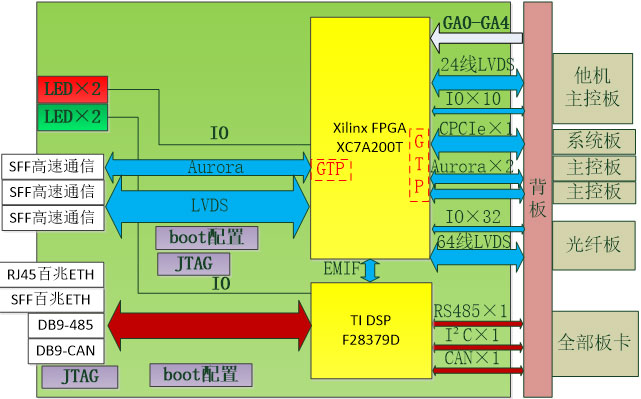

功能框图：
