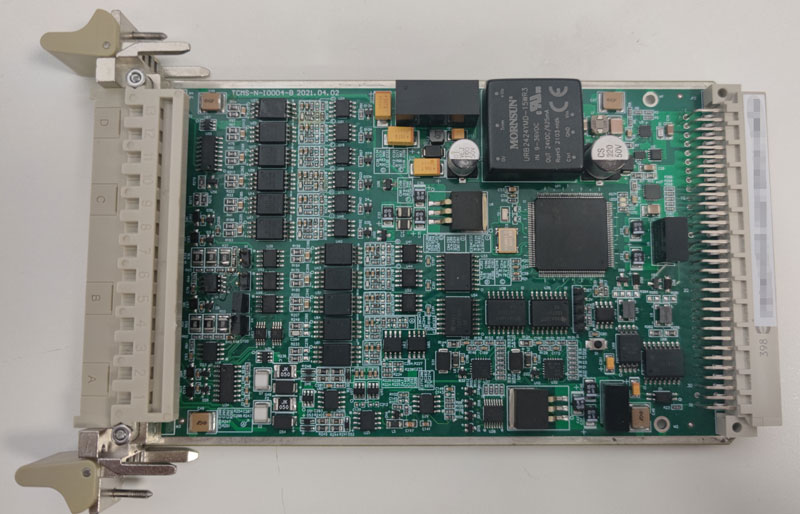

板卡简介：

本板为模拟量输入输出板，可对标准电流电压及PWM信号进行精准采样，同时可输出标准电流电压信号，且含有一路PT100测温电路。

性能规格：

电源：DC5V，DC24V

过欠压保护：支持DC5V，DC24V

自检功能：支持

处理器：STM32H743ZIT6

通信接口（背板侧）：CANFD x1，RS485 x1（预留）

电流/电压采样路数：4路（标称-40mA~40mA或-10V~10V，精度±5‰）

电流输出路数：2路（标称-20mA~20mA，精度±5‰）

电压输出路数：2路（标称-10V~10V，精度±5‰）

PWM采集：2路（标称0~6kHz，精度±1%）

PT100测温：1路（-50℃~200℃，精度±0.5℃）

尺寸：160mm*100mm*1.6mm

重量：0.175kg

工作温度：-25℃~70℃

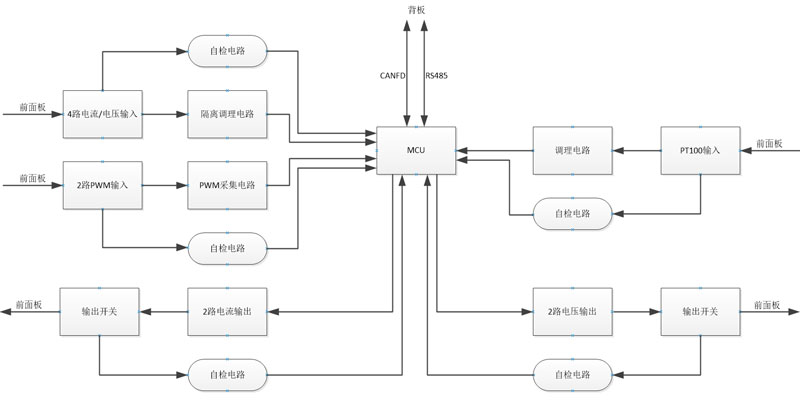

功能框图：
