板卡简介：

本板为电源板，主要为TCMS整机提供可靠的电源供应。

性能规格：

输入电压范围：60~160VDC

输入电流范围：0.34~2.16A

输入保护：过流保护（105%~140%），过压保护（125%~145%）

输出路数及电流：DC5V（Ioutmax = 20A）；DC24V（Ioutmax = 4.2A）

电压输出纹波：DC5V，100mV；DC24V，240mV。

输出保护：DC5V（4.5V~5.5V）；DC24V（21V~26V）。

尺寸：160mm*100mm*1.6mm

重量：0.575kg

工作温度：-25℃~70℃

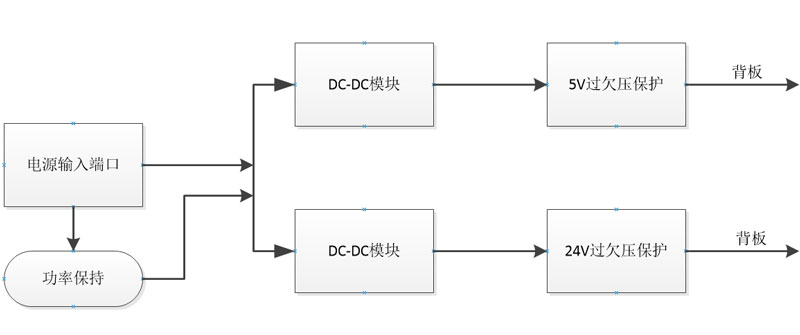

功能框图：
