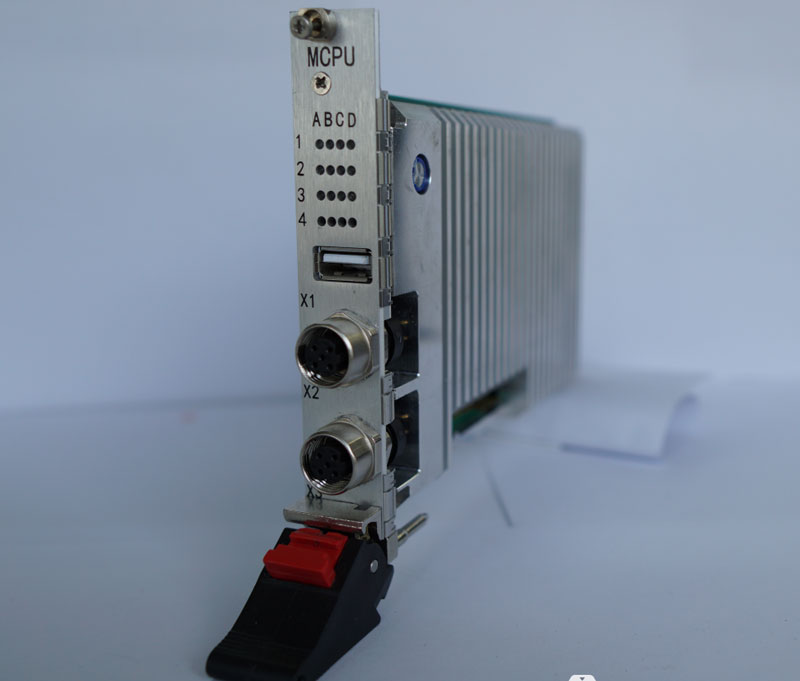

MCPU(3U)板卡
时间:2022-11-02 16:45点击量:



板卡简介:

本板为主控板(MCPU),MCPU主要负责逻辑控制、数据的处理、板卡的通信管理、系统安全保护切换以及数据存储等功能。


性能规格:

电源:DC5V

过欠压保护:支持DC5V

处理器:LS1043AXN7QQA

核数:4核

主频:1.6G

RAM:4GB DDR4 SDRAM;128KB NvSRAM

ROM:16GB EMMC;256MB NorFlash;512M EEPROM

FPGA:XC7A15T-CSG324

FPGA FLASH:32MB

通信接口(面板侧):ETH x 2(M12-D);RS232 x 1(USB)

(背板侧):ETH x 7;CAN x 1;RS485 x 1

尺寸:160mm*100mm*1.6mm

重量:0.845kg

工作温度:-25℃~70℃

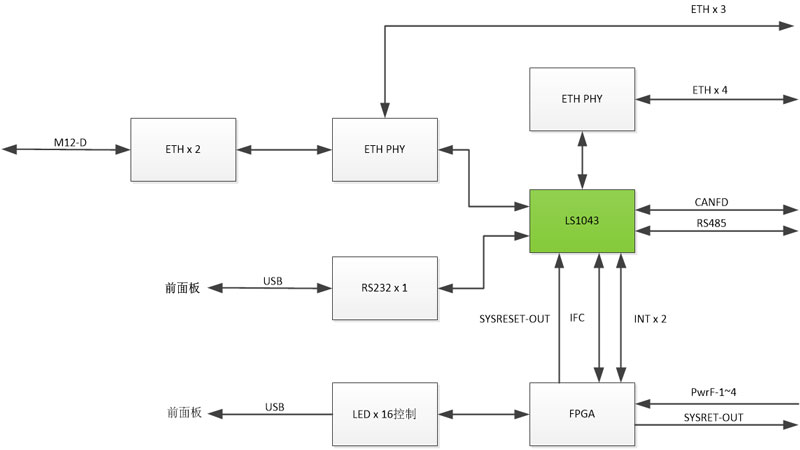

功能框图:
