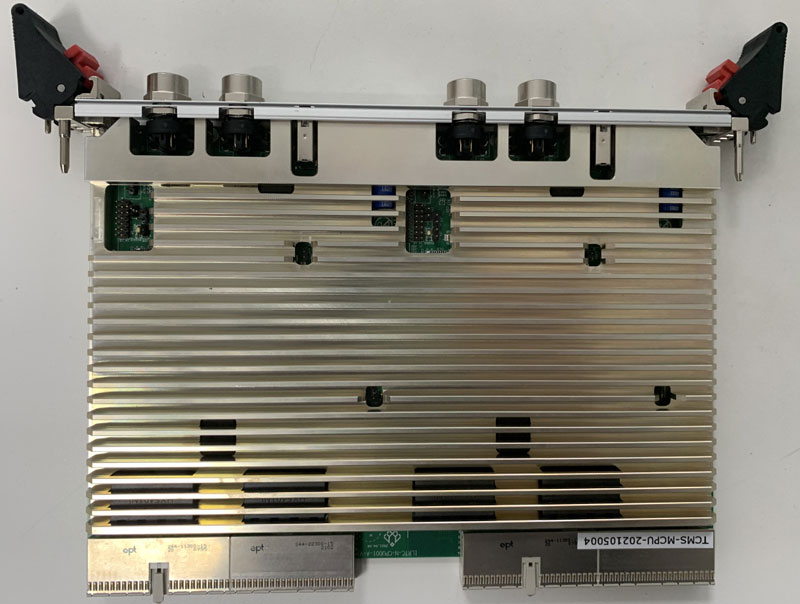

板卡简介：

本板为主控板（TCPU），TCPU主要负责逻辑控制、数据的处理、板卡的通信管理、系统安全保护切换以及数据存储等功能。

性能规格：

电源：DC5V

过欠压保护：支持DC5V

处理器：LS1043AXN7QQA

核数：4核

主频：1.6G

RAM：4GB DDR4 SDRAM；128KB NvSRAM

ROM：16GB EMMC；256MB NorFlash；512M EEPROM

FPGA：XC7A15T-CSG324

FPGA FLASH：32MB

通信接口（面板侧）：ETH x 2(M12-D)；RS232 x 1(USB)

（背板侧）：ETH x 7；CAN x 1；RS485 x 1

尺寸：160mm*233.5mm*1.6mm

重量：1.6kg

工作温度：-25℃~70℃

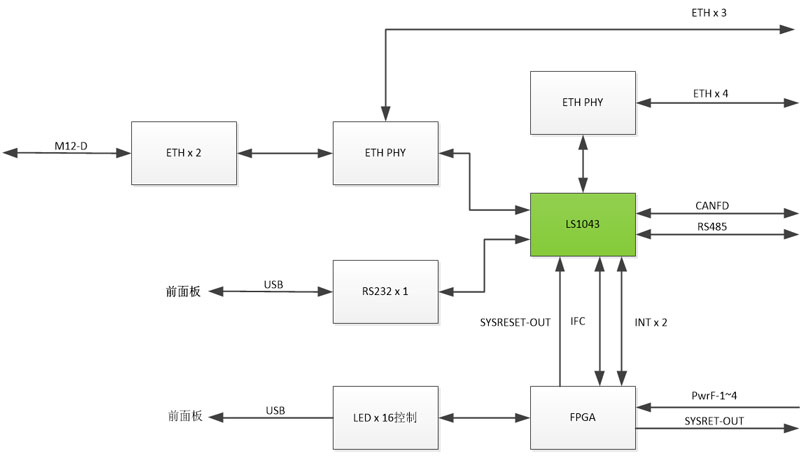

功能框图：
