板卡简介

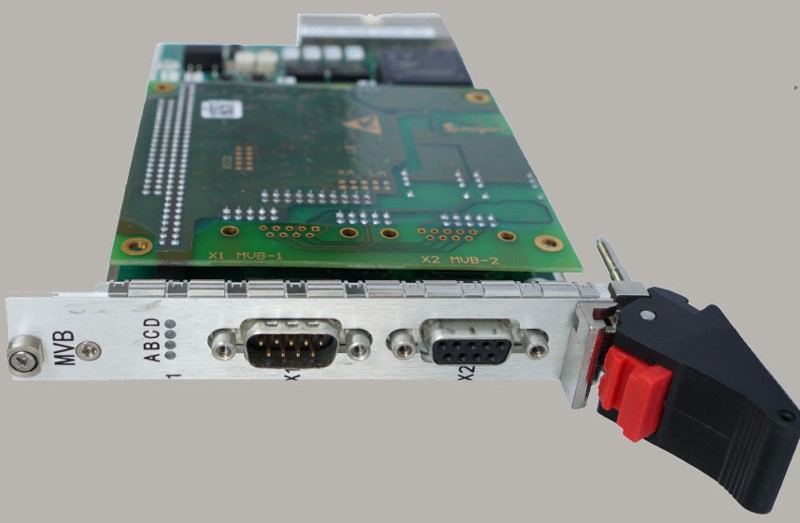

本板为多功能车辆总线通信板（MVB），它是列车通信网 TCN的一部分，TCN网络由 WTB+MVB构成。MVB是一种主要用于对有互操作性和互换性要求的互连设备之间的串行数据通信总线，它将位于同一车辆，或不同车辆中的标准设备连接到列车通信。

性能规格

电源：DC24V

过欠压保护：支持DC24V

处理器：MCIMX6Y2CVM05AB

CPU FLASH：NOR FLASH 16M

CPU eMMC：8G

FPGA：XC7A15T-1CSG324I

FPGA FLASH：NAND FLASH 8Gb

通信接口（面板侧）：MVB x 2(D-SUB9)

（背板侧）：CAN x 2；RS485 x 2；ETH x 2

尺寸：160mm*100mm*1.6mm

重量：0.230kg

工作温度：-25℃~70℃

功能框图
