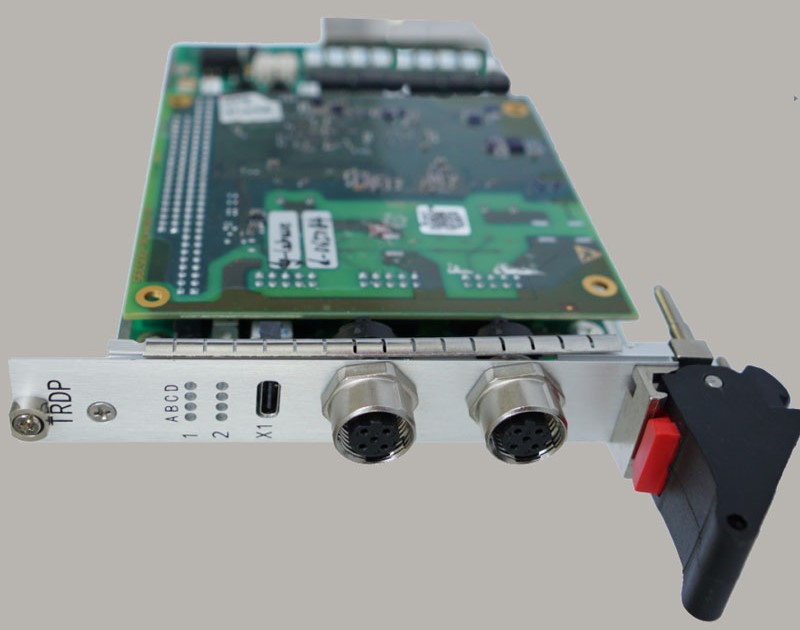

板卡简介：

本板为列车实时数据通信板（TRDP），其目前已经在地铁车辆中逐步推广使用，替代原有的MVB网络，主要解决MVB网络通信的数据量太小的问题。其是基于UDP、TCP的通信协议，在使用过程中终端设备在标准以太网的基础上新增TRDP协议栈。

性能规格：

电源：DC24V

过欠压保护：支持DC24V

处理器：MCIMX6Y2CVM05AB

CPU FLASH：NOR FLASH 16M

CPU eMMC：8G

FPGA：XC7A15T-1CSG324I

FPGA FLASH：NAND FLASH 8Gb

通信接口（面板侧）：ETH x 2(M12-D)

（背板侧）：CAN x 2；RS485 x 2；ETH x 2

尺寸：160mm*100mm*1.6mm

重量：0.230kg

工作温度：-25℃~70℃

功能框图：
