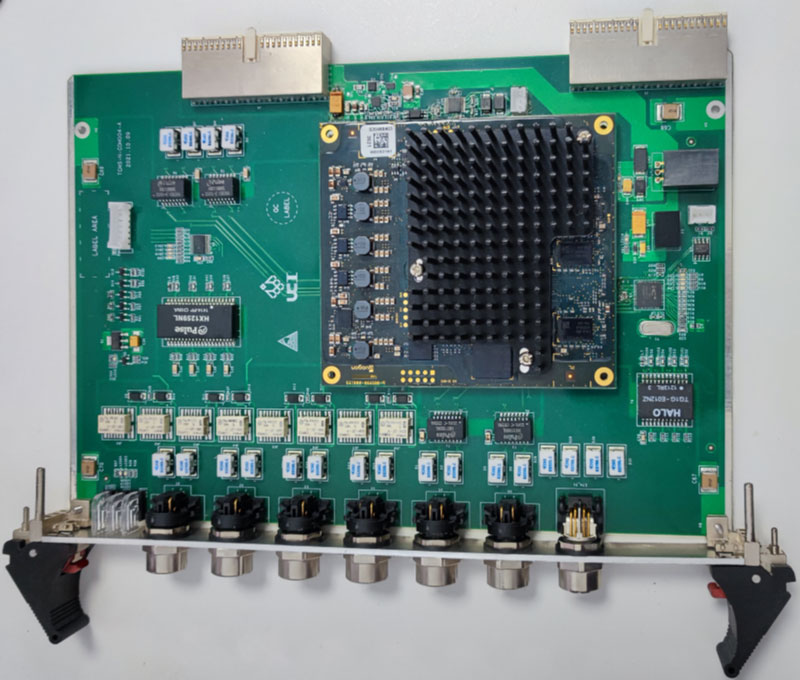

板卡简介：

本板为以太列车骨干网络通信板（ETB），主要完成ECN网络和ETB网络的转换。ETB可实现列车数据通信系统在不同种类的网络间的互用性和开放性。它继承了以太网的高带宽优势，同时又能保证网络的实时性。

性能规格：

电源：DC24V

过欠压保护：支持DC24V

通信接口（面板侧）：ECN x 2(M12-D)；ETH x 4(M12-D)；Debug x 1(M12-X)

（背板侧）：ETH x 2

通信速率：10M/100M

尺寸：160mm*233.5mm*1.6mm

重量：0.475kg

工作温度：-25℃~70℃

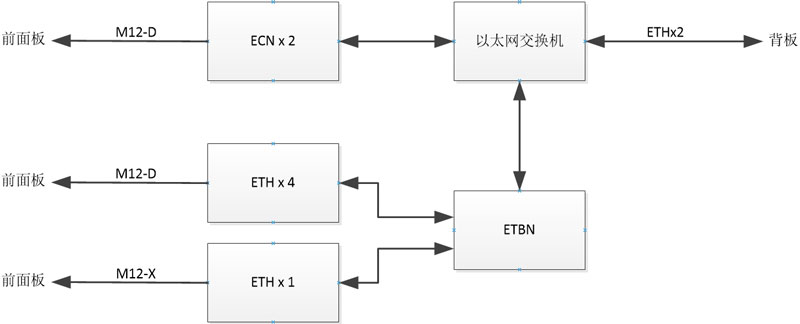

功能框图：
