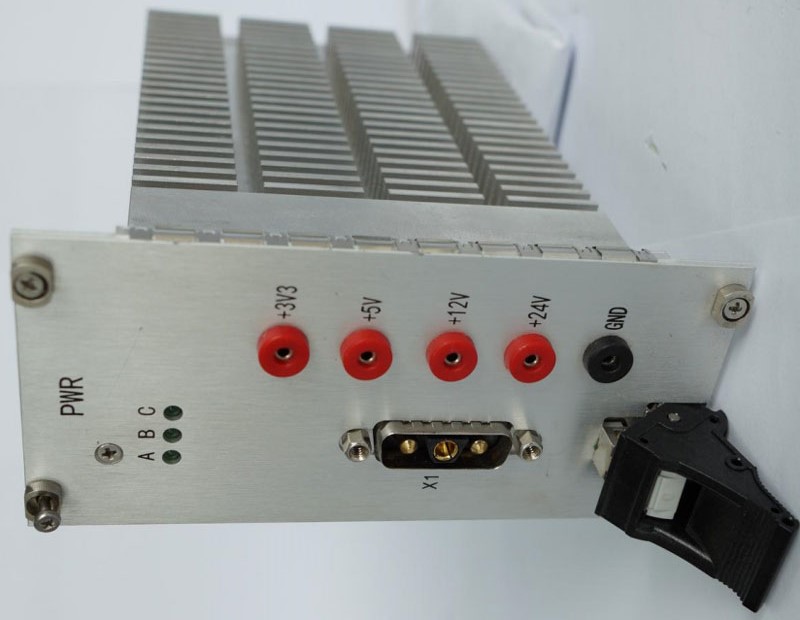

板卡简介：

本板为电源板（PWR），主要为PHM整机提供可靠的电源供应。

性能规格：

输入电压范围：43~160VDC

输入电流范围：0.34~2.16A

输入保护：过流保护（105%~140%），过压保护（125%~145%）

输出路数及电流：

DC24V（Ioutmax = 4.2A）；

DC12V（Ioutmax = 8A）；

DC5V（Ioutmax = 10A）；

DC3.3V（Ioutmax = 10A）

电压输出纹波：

DC24V，280mV；

DC12V，60mV；

DC5V，30mV；

DC3.3V，37.5mV

输出保护：DC5V（4.5V~5.5V）；DC24V（21V~26V）。

尺寸：160mm*100mm*1.6mm

重量：0.830kg

工作温度：-25℃~70℃

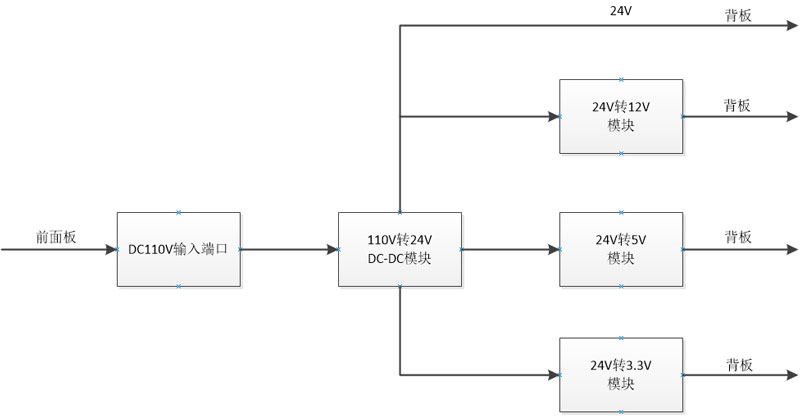

功能框图：
