板卡简介：

本板为电源板（PWR），主要为TCU整机提供可靠的电源供应。

性能规格：

输入电压范围：66~154VDC

输入电流范围：0.82A

输入保护：过流保护（105%~140%），过压保护（125%~145%）

输出路数及电流：

DC24V（Ioutmax = 2A）；

DC-24V（Ioutmax = 2A）；

DC15V（Ioutmax = 8A）；

DC-15V（Ioutmax = 1.5A）；

DC5V（Ioutmax = 10A）；

DC3.3V（Ioutmax = 10A）

电压输出纹波：

DC24V，280mV；

DC-24V，280mV；

DC15V，60mV；

DC-15V，60mV；

DC5V，30mV；

DC3.3V，37.5mV

输出保护：过欠压保护

DC24V（21V~26V）；

DC-24V（-26V~-21V）；

DC15V（13.5V~16.5V）；

DC-15V（-16.5V~-13.5V）；

DC5V（4.5V~5.5V）；

DC3.3V（3.0V~3.6V）。

尺寸：220mm*100mm*1.6mm

重量：0.805kg

工作温度：-25℃~70℃

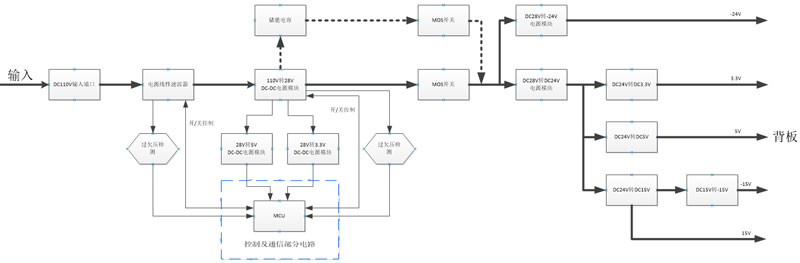

功能框图：
