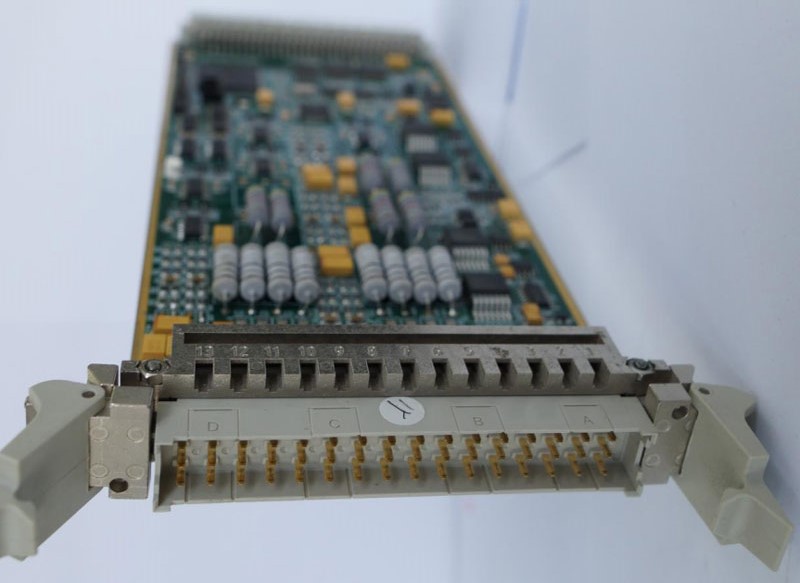

板卡简介：

本板为模拟量采样板（AIO-II），主要针对-25mA~25mA的电流信号或-10V~10V的电压信号进行采样处理。

性能规格：

电源：DC5V，DC3.3V，DC±15V，DC±24V

自检功能：支持

MCU：MC9S08DZ60

通信接口（背板侧）：CAN x2，I2C x 1

CPLD：EPM570T-144I3

电流/电压采样路数：12路（标称-25mA~25mA或-10V~10V，精度±5‰）

电流输出路数：4路（标称-25mA~25mA，精度±5‰）

对外供电（DC15V或DC24V）：12路

尺寸：220mm*100mm*1.6mm

重量：0.160kg

工作温度：-25℃~70℃

功能框图：
