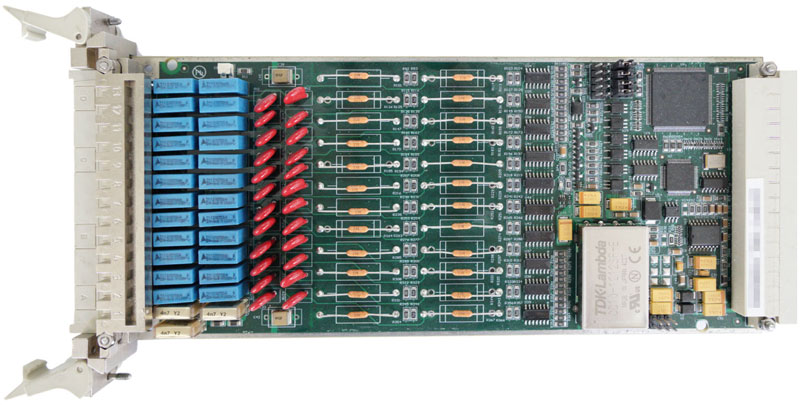

板卡简介：

本板为数字量输入采集板，主要针对标准DC110V开关量信号进行采集处理。

性能规格：

电源：DC5V，DC3.3V，DC±15V，DC±24V

自检功能：支持

MCU：MC9S08DZ60

通信接口（背板侧）：CAN x2，I2C x 1

CPLD：EPM570T-144I3

采样路数：16路，标称高电平为110V，低电平为0V

尺寸：220mm*100mm*1.6mm

重量：0.165kg

工作温度：-25℃~70℃

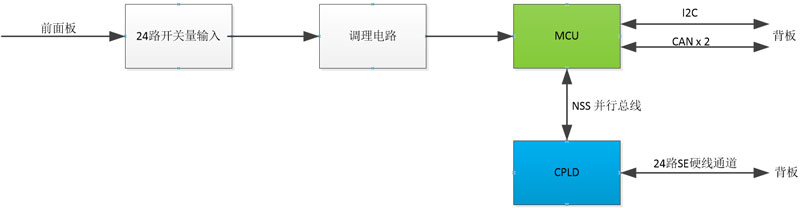

功能框图：
